Handleiding Swepac FB-serie
Bediening, laden en de juiste documentatie voor je accu-trilplaat.
Van bedieningspaneel tot laadstekker
Uitleg over bediening en laden, met lokale PDF-downloads van de verkorte handleiding, gebruikershandleiding en het laderdocument. De gebruikershandleiding geldt voor de FB200B, FB300B, FB400B en FB500B.
Controleer eerst jouw uitvoering
De beschikbare machine-PDF is document 101552-NL-2505, voor FB200B / FB300B / FB400B / FB500B. Gebruik de afbeeldingen als herkenningshulp en volg steeds de instructies van de eigen machine.

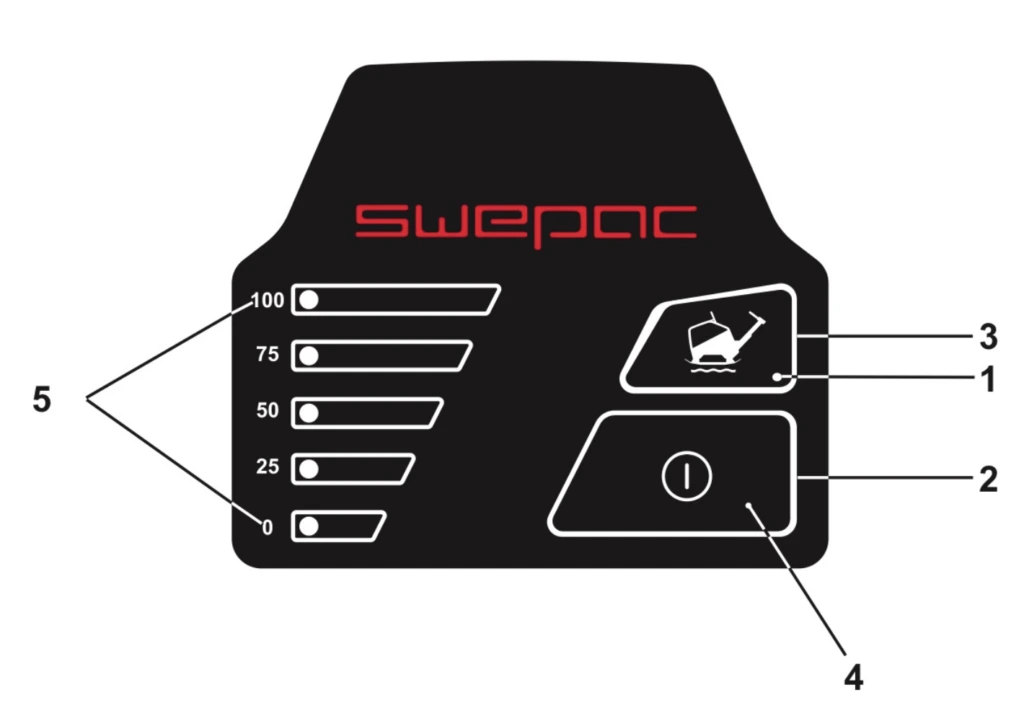

Bekijk de PDF-handleidingen →Bedieningspaneel en accustatus
Het paneel heeft een aan-uitfunctie, trillingsbediening, een groene startindicatie en een laadniveau-indicatie. De accustatus loopt van 100 via 75, 50 en 25 naar 0 procent. Alle lampjes knipperen bij een lege accu.

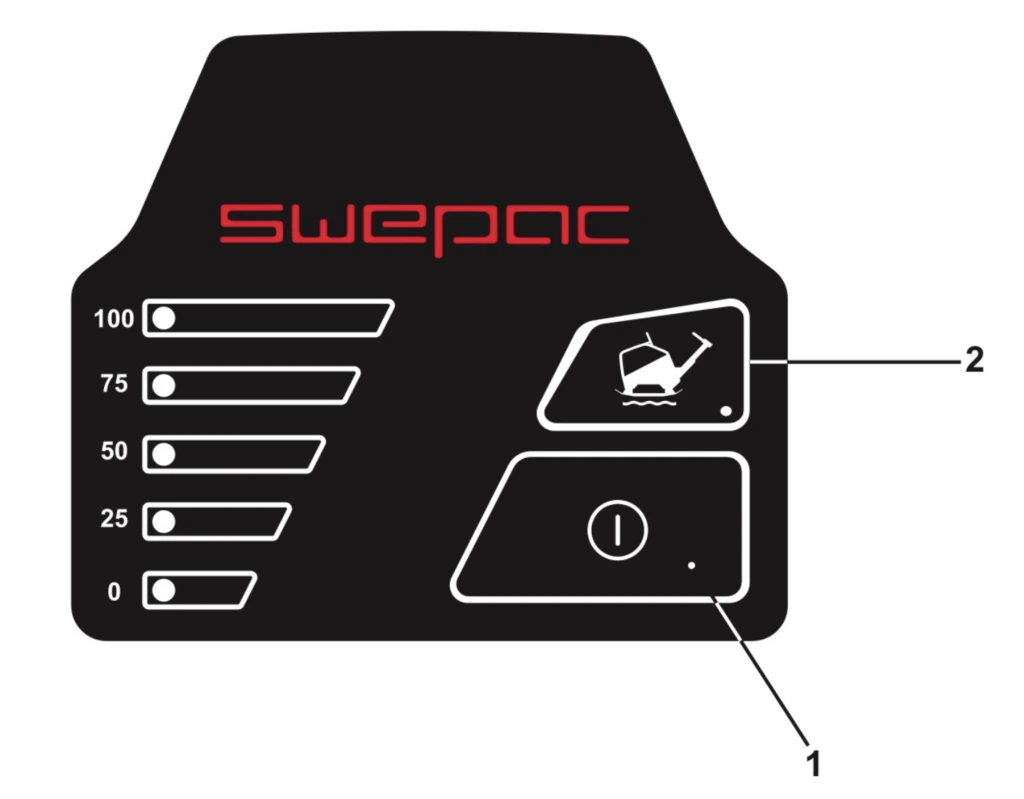

Accu activeren, starten en stoppen
- Controleer of de noodstop vrij is en de accuaansluiting vastzit.
- Activeer de accu: druk de accuknop ongeveer één seconde in. Wacht circa tien seconden op de relaisklik.
- Houd de aan-uitknop op het bedieningspaneel twee seconden ingedrukt. De groene indicatie gaat branden.
- Schakel de trilling in met de trillingsbediening.
Stoppen: schakel eerst de trilling uit en daarna de machine met de aan-uitknop. De ventilator kan nog nakoelen.

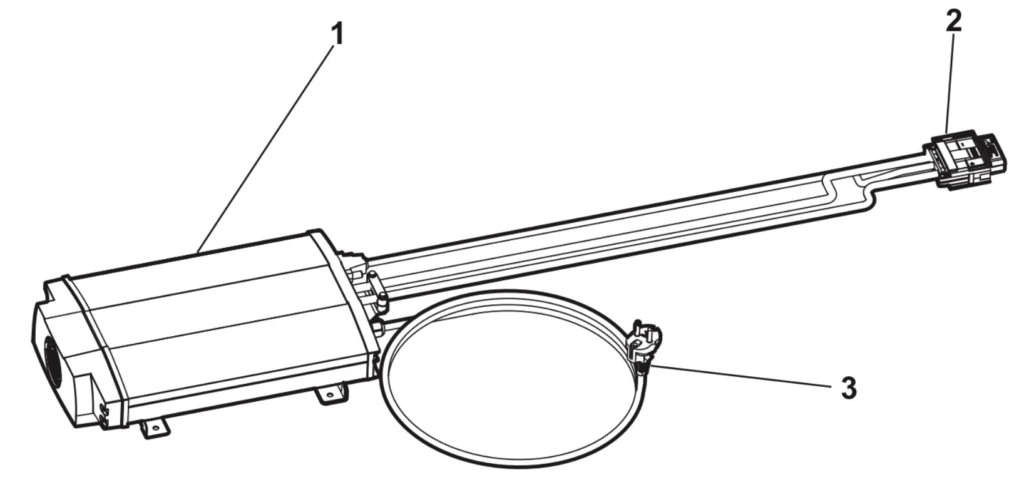

De FB-serie opladen
- Maak de accustekker los met de zijclips.
- Sluit de lader aan op de machine en steek vervolgens de netstekker in het 230V-stopcontact.
- Een groene LED op de lader geeft volgens de instructie een volledige lading aan.
- Verwijder eerst de netstekker, daarna de laadconnector. Sluit de accustekker weer aan totdat deze vastklikt.
Controleer kabels, contacten en accu op schade en vuil. Laad met de geschikte originele lader op een droge, geventileerde plaats.

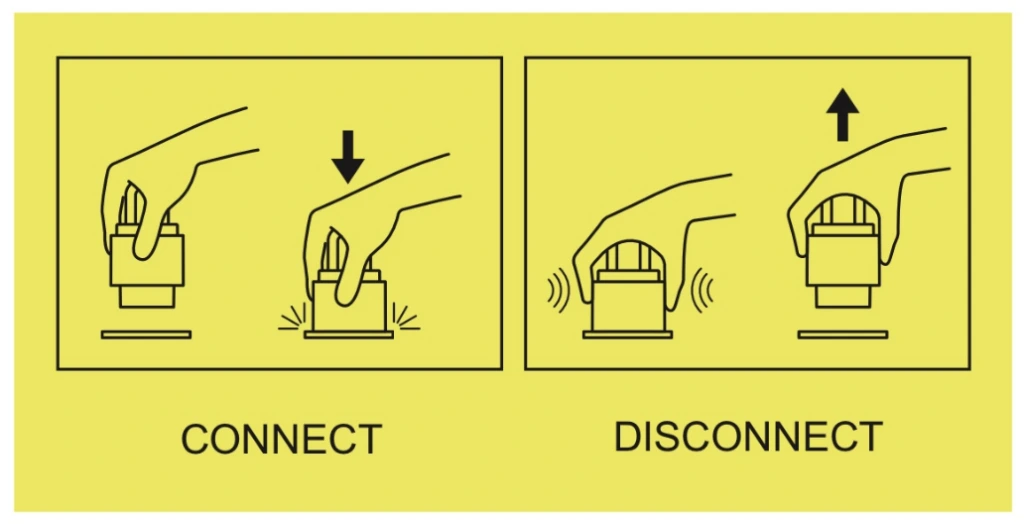

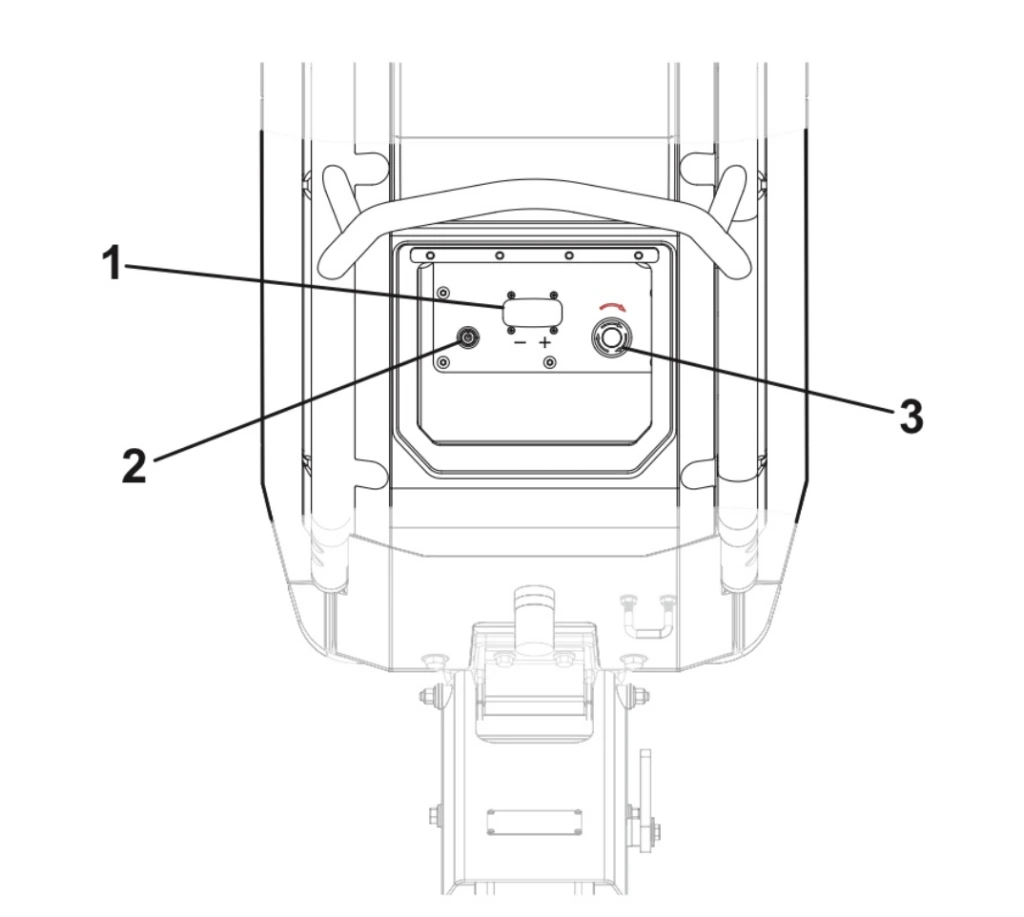

Accuaansluiting en noodstop
De accuknop en noodstop bevinden zich bij de accuaansluiting. Controleer de uitvoering voordat je een knop bedient. De noodstop wordt vrijgegeven door deze in de aangegeven pijlrichting te draaien.
Wegzetten, reinigen en storingen
Bewaar de machine vlak en droog. Gebruik geen hogedrukreiniger en richt geen water op de accu of motor. Volg voor langdurige opslag en resetten de bijbehorende handleiding. Laat accustoringen en elektrische reparaties door een bevoegde servicepartner behandelen.
Vraag hulp bij bediening of een storing →Download de handleidingen.
Verkorte handleiding
Swepac FB-serie · 2 pagina’s · 1,6 MB
Download verkorte handleiding PDF ↓GEBRUIKERSHANDLEIDING · NEDERLANDSFB200B / FB300B / FB400B / FB500B
26 pagina’s · document 101552-NL-2505
Open machinehandleiding PDF ↓TECHNISCH DOCUMENT · ENGELSAcculader ROBUST-serie
Technisch document bij de lader, zoals aangeboden door Swepac Nederland.
Open laderhandleiding PDF ↓Goed om te weten.
Voor welke modellen is deze FB-handleiding bedoeld?
De gebruikershandleiding geldt voor de Swepac FB200B, FB300B, FB400B en FB500B. Je kunt deze downloaden onder PDF-downloads op deze pagina.
Waar staan de gebruikershandleidingen?
Onder PDF-downloads op deze pagina vind je de verkorte handleiding, de volledige gebruikershandleiding en het technische document van de acculader.
Hoe lees ik de accustatus af?
De indicatie loopt van 100 naar 0 procent. Bij afnemende lading gaan de lampjes stapsgewijs uit. Knipperen alle lampjes, dan is de accu leeg.
In welke volgorde koppel ik de lader los?
Haal eerst de netstekker uit het stopcontact. Koppel daarna de laadconnector los van de machine en sluit de accustekker weer goed aan.
Wat doe ik bij een storing of afwijkende uitvoering?
Volg de handleiding die bij de uitvoering hoort en neem contact op met Swepac Nederland. Open de verzegelde accu of het elektrische systeem niet zelf.
